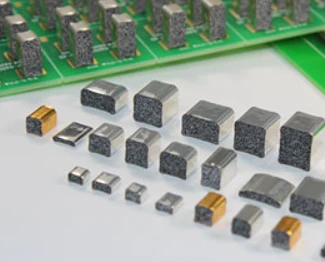

Gasket EMI SMT – Dromchla-Mount Shielding & Grounds Contacts

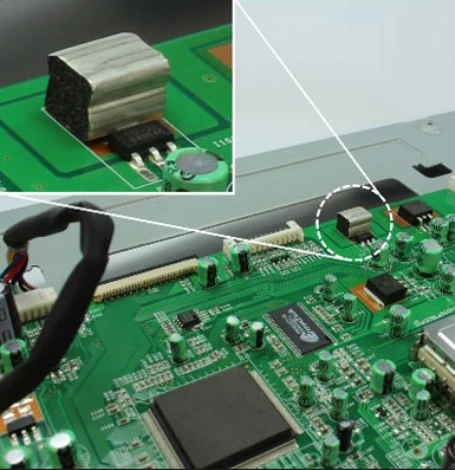

Teagmhálaithe-píosa, dromchla-singil iad gaiscéid EMI SMT atá deartha chun cosán iontaofa talaimh a sholáthar idir clár ciorcad priontáilte (PCB) agus imfhálú, fráma sciath, nó dromchla seoltaí eile. Soláthraítear iad i bpacáistiú téip-agus-spól le haghaidh piocadh uathoibrithe-agus{-chóimeáil áit agus tá siad lán-chomhoiriúnach le próifílí sádrála athshreafa saor ó luaidhe-.
Murab ionann agus gearrthóg traidisiúnta-ar nó greamaithe-ar gaiscéid, cuireann leaganacha SMT deireadh le céimeanna tánaisteacha cóimeála. Déantar iad a shádráil go díreach ar an PCB in éineacht le comhpháirteanna eile, rud a laghdaíonn costas próisis agus feabhsaítear cruinneas socrúcháin i ndearaí leictreonacha ard-dlúis.
Príomhghnéithe
Fíor-chomhoiriúnacht próisis SMT– seasann sé le buaicteochtaí athshreafa suas go dtí 260 céim gan chailliúint airíonna earraigh nó ocsaídiúcháin.
Friotaíocht teagmhála íseal DC– cuireann sé cosán cobhsaí talún ar fáil de ghnáth faoi bhun 10 mΩ in aghaidh an teagmhála.
Éifeachtúlacht sciath leathan– nuair a úsáidtear é mar chuid d’imfhálú cosanta, cuireann sé le maolú > 60 dB ó 30 MHz go 6 GHz.
Lorg dhlúth– tá chomh beag le 1.5 × 2.5 mm de spás cláir i dteagmhálaithe aon phointe, atá oiriúnach do ghléasanna mionaturaithe.
Téip{0}}agus-seachadadh ríl– 5,000 go 10,000 píosa in aghaidh an ríl 13-orlach, is féidir a luchtú go díreach isteach i bhfothaí caighdeánacha SMT.
RoHS agus REACH comhlíontach– ábhair a roghnaítear lena nglacadh go domhanda don chomhshaol.
Sonraíochtaí Teicniúla

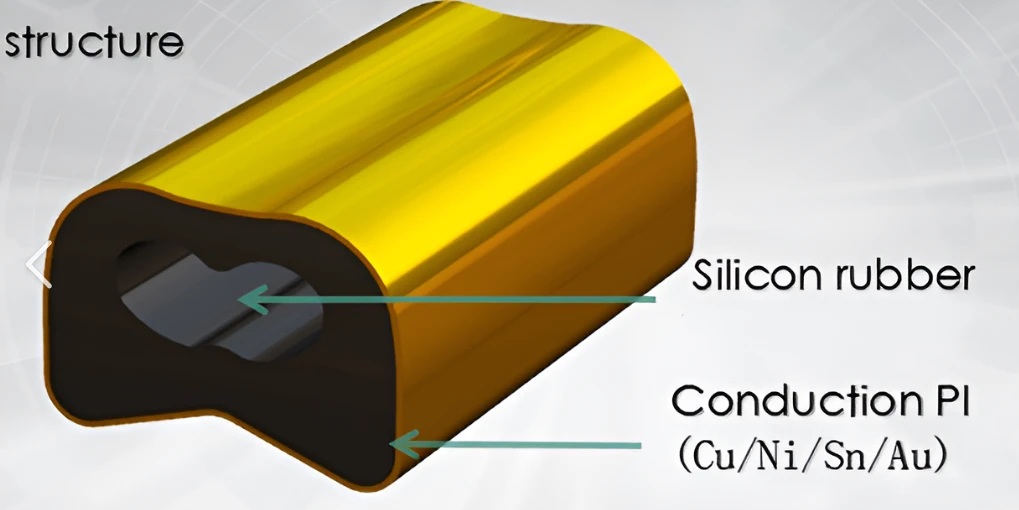

| Paraiméadar | Luach Tipiciúil | Coinníoll / Modh Tástála |
|---|---|---|
| Bunábhar | Copar beirilliam (BeCu) nó cruach dhosmálta (SUS301) | – |
| Plating | Underplate nicile + splanc óir nó bailchríoch stáin | – |
| Friotaíocht teagmhála (tosaigh) | Níos lú ná nó cothrom le 5 mΩ | Kelvin 4-sreang, 1 A |
| Friotaíocht teagmhála (tar éis 1000 timthriall) | Níos lú ná nó cothrom le 15 mΩ | Rothaíocht sraonaidh 25%. |
| Ranníocaíocht éifeachtúlachta sciath | >60 dB (0.03–6 GHz) | Ceangailte le fráma sciath; oscail-tástáil allamuigh |
| Raon teochta oibriúcháin | -40 céim go dtí +125 céim | – |
| Buaic-theocht sádrála reflow | 260 céim (10 s) | J{0}}STD-020, MSL 1 |
| Stróc comhbhrú (raon oibre) | 0.3 – 0.8 mm (ag brath ar airde na coda) | – |
| Fórsa earraigh ag an-chomhbhrú lár | 0.8 – 2.5 N | Ag brath ar mhéid |
| Marthanacht (timthriallta earraigh) | >10,000 timthriallta | Sraonadh 25%, 1 Hz |
| Pacáistiú | Téip cabhraithe, leithead 12 mm nó 16 mm | EIA-481 |
| Roghnaigh-agus-áit dromchla | Achar barr maol Níos mó ná nó cothrom le 0.5 mm × 0.5 mm don bhfolús nozzle | – |
| Solderability | Wetting > 95% tar éis dul in aois gaile 8h | J{0}}STD-002 |
Tá uimhreacha sainiúla páirteanna le airde caighdeánach ó 1.0 mm go 5.0 mm ar fáil. Is féidir airde saincheaptha, leideanna dúbailte teagmhála, agus roghanna plating ar leith a lua.
Comhlíonadh & Caighdeáin
✓ RoHS(2011/65/AE, 2015/863)
✓ REACH(CE 1907/2006)
✓ IATF 16949líne táirgeachta cáilithe (do riachtanais ghrád feithicleach)
✓ J{0}}STD-020leibhéal íogaireachta taise: MSL 1
✓ J{0}}STD-002sádráil
✓ ASTM B488(tiús plátála óir, nuair is infheidhme)
Tá deimhnithe comhlíonta agus tuarascálacha tástála iomlána ar fáil ach iad a iarraidh.
Samplaí Feidhmchláir
Cás 1 - 5G Soilsiú Antenna Smartphone
Gá:Teagmhálaithe mionsaothraithe le haghaidh fón cliste il-antenna 5G, arna chur ar an gcomhéadan fráma PCB-go-miotail{-{{-antenna. Iomlán de 8 dteagmhálaithe in aghaidh an fheiste, spás cláir an-srianta.
Réiteach:Gearrthóga talaimh BeCu SMT 1.5 mm × 2.0 mm, óir-plátáilte, airde 1.2 mm, soláthraithe ar théip-agus-spól.
Toradh:Tháinig feabhas 3dB ar leithlisiú antenna sa bhanda n78 i gcomparáid le tuaslagán cúr seoltaí. Sháraigh cruinneas socrúcháin 99.9% ar líne SMT 38,000 cph. Gan aon scíthe earraigh tar éis na tástála titime (MIL-STD-810H).
Cás 2 – Modúl Ceamara ADAS Feithicleach
Gá:Bunús iontaofa EMI idir PCB docht de cheithre chiseal agus tithíocht teilgthe dísle alúmanaim, nochta do chreathadh agus turraing teirmeach ó -40 céim go 105 céim .
Réiteach:Teagmhálaithe talún SMT cruach dhosmálta 2.5 mm ar airde, stáin-plátáilte, 3 theagmhálaí in aghaidh an cheamara.
Feidhmíocht:D'fhan astuithe radaithe (CISPR 25 Aicme 5) laistigh de na teorainneacha le corrlach 5 dB. D'fhan friotaíocht teagmhála faoi bhun 10 mΩ tar éis 2,000 timthriallta turrainge teirmeach. Níor tugadh faoi deara aon scoilteadh alt sádrála san anailís thrasghearrtha.
